Hydraulikteknik
Professionel teknik fra hydraulik til smøring
Det er vigtigt med en tværfaglig tilgang på dette område og at inkludere elektrotekniske design i dokumentationen. EPLAN har den rigtige løsning til dig på forskellige tekniske områder, kombineret i et integreret softwaremiljø.
En oversigt over de fire delområder i hydraulikteknik
Der er fire forskellige områder i hydraulikteknik: pneumatik, hydraulik, køling og smøring.
Pneumatik
Pneumatik omfatter brug af trykluft til arbejdsformål med henblik på at anvende energi til et bestemt formål. Trykluftsystemer består normalt af fire delsystemer: dannelsen af trykluft, forberedelse af trykluft, fordeling af trykluft og derefter den faktiske anvendelse.
Hydraulik
Til hydraulik bruges olie til at overføre strøm, energi eller kraft i arbejdsmaskiner.
Køling
Køling kan defineres som den proces, hvor der fjernes varmeenergi. Hvis der udvindes varme af faste stoffer eller væsker, sker det ifølge det fysiske princip om varmeoverførsel.
Smøring
Smøring kan forhindre friktion og slitage, f.eks. mellem to dele i en maskine. Der skal anvendes et egnet smøremiddel eller en egnet smøringsmetode til dette formål.
Oversigt over processer og udfordringer i hydraulikteknik
Du skal løse en lang række opgaver og udfordringer i dit daglige arbejde med hydraulikteknik. EPLAN hjælper dig med at løse disse udfordringer og få det bedste ud af dine arbejdsprocesser.
Hydrauliktekniske opgaver

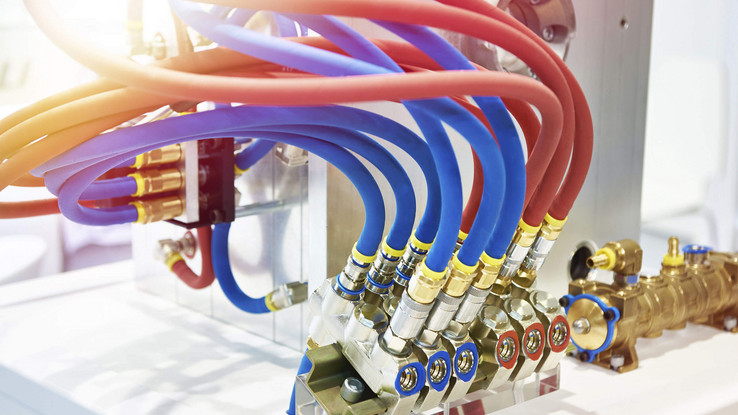

Designet af de forskellige systemer til et maskin- eller anlægssystem er en af de vigtigste opgaver i hydraulikteknik, f.eks. design af trykluftforsyningen til pneumatiske systemer og olieforsyningen til hydrauliksystemer samt aktuatorerne til begge formål. Du skal også designe anlæggets kontrolsystemer og dokumentere både hydraulik- og elsystemerne. Udarbejdelse af tegninger kan kortlægge forbindelser mellem de forskellige komponenter i de fire områder med hydraulikteknik.
Udfordringer i hydraulikteknik
Der er også forskellige udfordringer i hydraulikteknik. Eksempelvis skal hundredvis til tusindvis af komponenter designes, udformes og nummereres. Disse skal til gengæld forbindes med hinanden via rør eller slanger, og deres diameter og længde skal fastsættes, og hver enkelt skal forsynes med et identifikationsnummer. Derefter skal hundredvis af siders tegninger dokumenteres. Desuden skal det færdige anlæg opfylde de planlagte specifikationer, og det skal kunne transporteres. Derudover arbejder en række medarbejdere ofte på et projekt på samme tid, hvor data fra hydraulikteknik skal kunne tilgås af andre afdelinger.
Integrer din teknik med hydraulikdesign iht. reglerne
Der findes forskellige regler og standarder, som skal overholdes i hydraulikteknik. En positiv bivirkning er, at du samtidig kan danne grundlag for en ensartet og standardiseret dokumentationsdatabase. Et par af de vigtige standarder til udarbejdelse af hydrauliktegninger er ISO 1219, IEC 81346 og IEC 61355. Reglerne for enhedsidentifikation findes i IEC 81346, som beskriver produktstruktur og tværfaglig teknik. I IEC 61355 beskrives dokumentationstyper, og det er en nyttig retningslinje til organiseringen af mange sider dokumentation på en integreret måde. Design ifølge reglerne betaler sig takket være øget teknisk effektivitet. EPLAN-løsninger støtter dig i dette arbejde.
Integrer din teknik med hydraulikdesign iht. reglerne
Der findes forskellige regler og standarder, som skal overholdes i hydraulikteknik. En positiv bivirkning er, at du samtidig kan danne grundlag for en ensartet og standardiseret dokumentationsdatabase. Et par af de vigtige standarder til udarbejdelse af hydrauliktegninger er ISO 1219, IEC 81346 og IEC 61355. Reglerne for enhedsidentifikation findes i IEC 81346, som beskriver produktstruktur og tværfaglig teknik. I IEC 61355 beskrives dokumentationstyper, og det er en nyttig retningslinje til organiseringen af mange sider dokumentation på en integreret måde. Design ifølge reglerne betaler sig takket være øget teknisk effektivitet. EPLAN-løsninger støtter dig i dette arbejde.
Alle løsninger til hydraulikteknik samlet et sted
Et professionelt hydraulikdesign skal opfylde mange kriterier, herunder skal symboler, kredsløb, slanger og rør være nemme at finde og bruge. Nummereringen af en række komponenter skal ske automatisk, mens delene samtidig skal svare til den tilhørende materialefortegnelse. Det forenkler efterfølgende produktion og idriftsættelse. Det skal være muligt at lave tegninger automatisk, mens navigering i designmaterialet understøttes med krydsreferencer. Udnyt de integrerede EPLAN-løsninger, og skab effektivt dine hydraulikdesign.
Hydrauliktegninger
EPLAN Fluid er dit tekniske værktøj, der er beregnet specifikt til udvikling og automatisk dokumentation af kredsløb i hydrauliktekniske systemer til pneumatik, hydraulik, køling og smøring. Det giver dig mulighed for at løse alle de tekniske udfordringer, designe hydrauliktegninger ifølge reglerne og gøre data tilgængelige for downstream-afdelinger med tværfaglig deltagelse i projektet.
Enhedsdata til hydraulikteknik
Enhedsdata af høj kvalitet er afgørende for effektiv planlægning af dine hydraulikdesign. Spørgsmål, der skal besvares her, omfatter: Hvilke enheder skal forbindes med hinanden ved hjælp af hydraulikteknologi? Hvor mange porte har enhederne? Hvad er de tekniske parametre, dimensioner og vægt ? Hvordan får jeg de nødvendige enhedsdata til indkøbsafdelingen? Når du bruger EPLAN Data Portal, får du adgang til en lang række kvalitetsdata til enheder og komponenter fra en stadig voksende række producenter. Du har med andre ord alle svar samlet et sted.
Produktionsdokumentation og 3D Planning
For at opnå problemfri implementering i produktionen skal fremstillingsdokumentation baseres på hydraulikskemaer og udarbejdes automatisk. På den måde kan dokumentationen også udnyttes optimalt til værdikædens downstream-processer. Ved hjælp af EPLAN Pro Panel kan du oprette en digital kopi som grundlag for integreret kontrolkabinet og koblingssystemer. EPLAN og det tilhørende Rittal arbejder tæt sammen for at kunne tilbyde dig deres kombinerede system- og automatiseringsfunktioner.
Festo-ventilterminalkonfiguration baseret på EEC
EPLAN og Festo har i samarbejde udviklet webtjenesten “Smart Engineering”, som giver Festo-kunder mulighed for at oprette et komplet EPLAN-projekt ved hjælp af en app.
Web-Service „Smart Engineering“
Webtjenesten “Smart Engineering” giver Festo-kunder mulighed for at oprette et komplet EPLAN-projekt ved hjælp af en app. Det indebærer personlig konfiguration af komplekse produkter på få minutter, herunder ventilterminaler og håndteringssystemer. EPLAN Engineering Configuration (EEC) i forbindelse med EPLAN Fluid og EPLAN Electric P8 fungerer som det samlede tekniske grundlag.
